外壁工事
①角波板を胴縁に直付けする、角波板を石こうボードを介して胴縁に止める
②スパンドレルを胴縁に直付けする、スパンドレルを石こうボードを介して胴縁に止める、
石こうボードを胴縁に止める
③窒素系サイディングを胴縁に止める
④断熱サンドイッチパネルを胴縁に止める
⑤ALCを胴縁に止める

(図中 ドリル…ドリルねじ)

使用例 ①

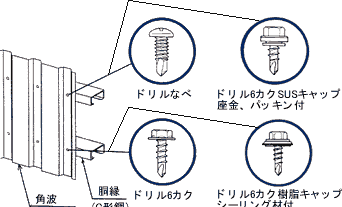

【角波板を胴縁に直付けする】
小型倉庫など

工場建屋
大型展示場
(耐食性、意匠性必要)






使用例 ②

【スパンドレルを胴縁に直付けする】

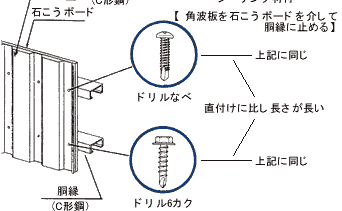

【(イ) スパンドレルを石こうボードを介して胴縁に止める】
【(ロ) 石こうボードを胴縁に止める】




使用例 ③

【窒業系サイディングを胴縁に止める】






使用例 ④

【断熱サンドイッチパネルを胴縁に止める】






使用例 ⑤

【ALCを胴縁に止める】
